현장 갱폼관련 점검사항 중 '전단볼트(일명:L앙카,시다볼트)'에 대해서 알아보자.
▶ 갱폼의 전단볼트은 벽체에 매립지지되어 갱폼구조물을 지탱하는 매우 중요한 부재이다.
▶ 갱폼의 낙하사고는 결국 전단볼트(L앙카)가 빠지면서 갱폼이 낙하하게 된다.
■ 갱폼 전단볼트(L앙카) 매립깊이 점검
▶ 사진과 같이 실제 규격과 매립깊이가 맞지 않으면 해당 앙카는 반출조치(현장에 남겨두면 사용하게 됨)시키고, 구조검토에 맞는 앙카를 재반입 시켜야 한다.
■ 전단볼트 체결 및 철배근 안전점검
▶ 벽체철근 배근시 갱폼케이지 자체의 뒤틀림으로 수직근 배열이 맞지 않아, 전단볼트 체결을 생략하는 경우가 있음. (반드시 타설전 확인하여 전단볼트체결하게 수정)

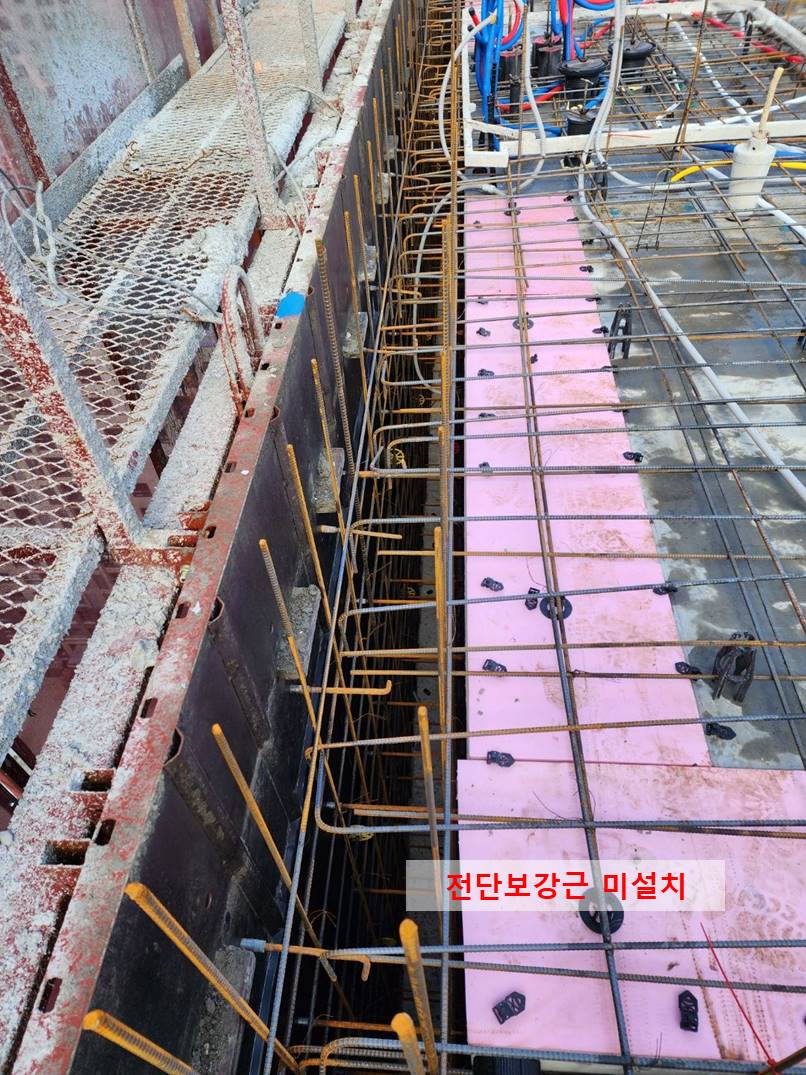

▶ 갱폼구조검토서상에 보면 전단볼트(L앙카)에 전단보강근을 하게 되어 있다면, 이것도 타설전에 확인하여 누락되지 않도록 해야함. (시공담당자들이 잘 챙겨보지 못하는 경우가 많음)
■ 갱폼 콘크리트 양생강도 점검
▶ 일반적으로 아파트 골조의 경우, 타설 후 다음날 인상을 한다.

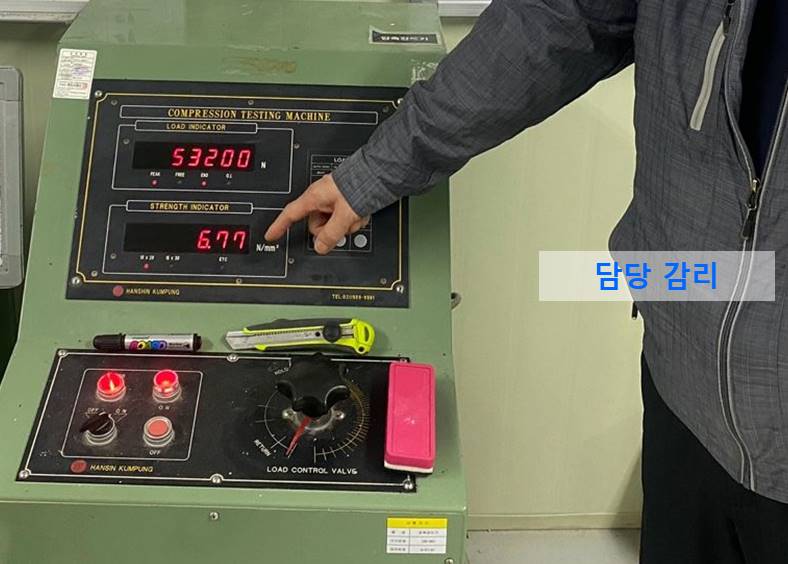

▶ 동절기에 접어 들수록 콘크리트 양생강도가 발현되지 않기 때문에 필히 콘크리트 양생강도를 확인하여야 한다. (콘크리트 양생강도는 일반시방서는 5Mpa이지만, 구조설계에 따른 당 현장 6Mpa)
※ 감리원에 따라 이를 생략하자는 분들도 있음. 반드시 그 중요성을 알려드리고 입회하에 강도테스트를 하도록 해야 한다.
▶ 또한, 품질실에서 강도테스트가 실제 현장에서 양생강도와 차이가 난다. (특히, 동절기)

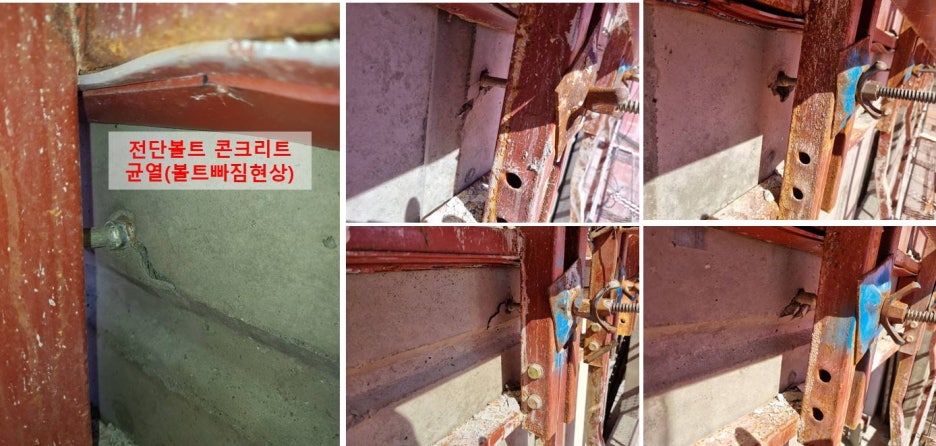

▶ 강도가 나오지 않는 날은 갱폼 첫판 탈형작업시 전단볼트 빠지는 현상을 확인하고, 작업을 즉시 중지한 후 다음달 갱폼을 인상하도록 해야한다. (공사팀에서 강행하면 같이 죽자는 거다. 현대산업개발처럼....)
